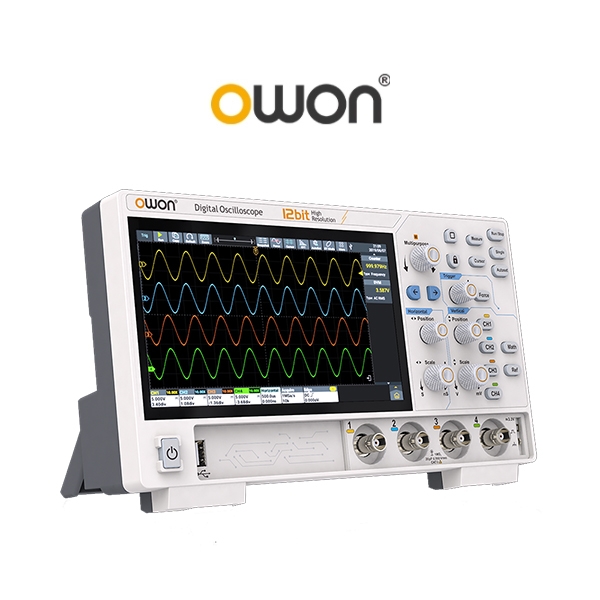

ADS800A 12bits高解析度多功能數位示波器

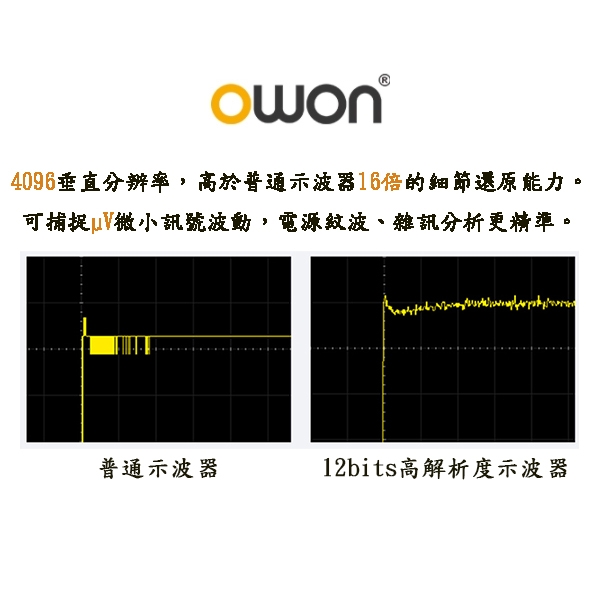

70 - 200MHz頻寬，1.25GSa/s的即時取樣速率，12bit垂直分辯率
示波器+FFT頻譜分析儀+電壓表+頻率計+協定分析儀多功能合一
存儲深度50M，波形捕獲率高達700000幀/秒
電壓檔500μV/div - 10 V/div
1M點FFT分析，256波形灰階顯示
豐富的觸發：邊沿、視頻、脈寬、斜率、欠幅、超幅、超時、第N邊沿、邏輯以及RS232/UART、 I2C、SPI、CAN、LIN

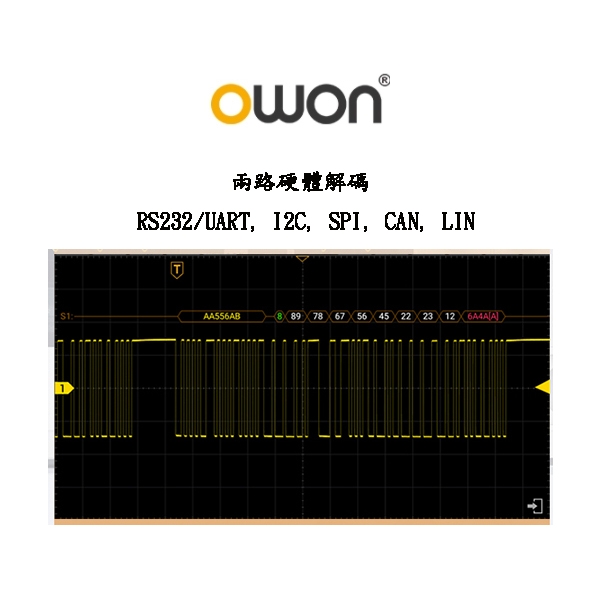

兩路硬體解碼： RS232/UART, I2C, SPI, CAN, LIN

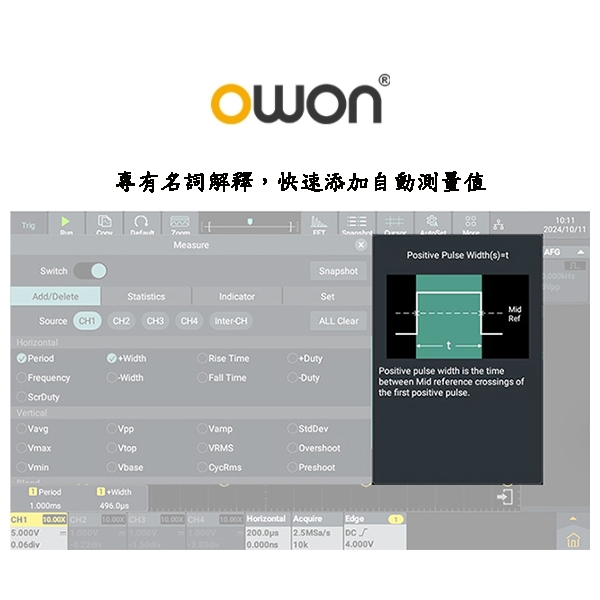

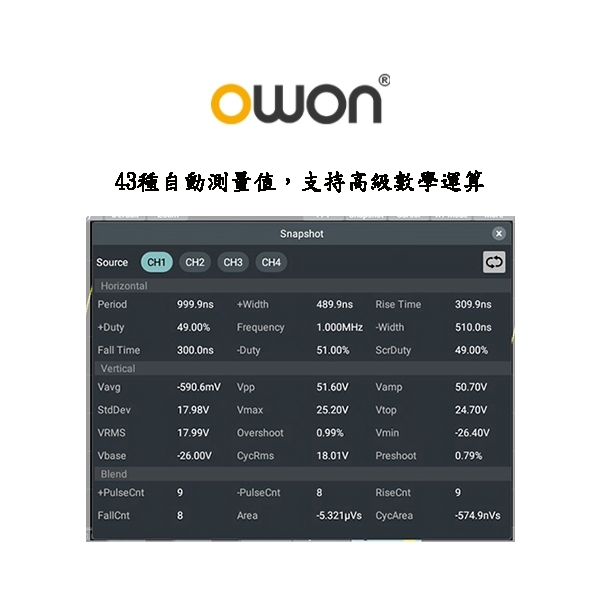

多達43種自動測量值，提供多種數學運算，內寘增强FFT分析和峰值搜索功能
標配HDMI、USB device、USB Host、Trig Out（P/F）、LAN等通信介面，支持Web Control遠程儀器控制和SCPI命令收發工具

加入詢價車

DETAIL

型號	ADS802A	ADS812A	ADS822A		ADS804A		ADS814A	ADS824A
模擬帶寬（-3 dB）	70MHz	100MHz	200MHz		70MHz		100MHz	200MHz
輸入通道數	2				4
最大模擬通道採樣率	1.25GSa/s (單通道)， 625MSa/s (雙通道，四通道)
採樣方式	普通採樣、峰值檢測、高解析度、平均、分段採集			存儲深度		50M
最高波形捕獲率	最高700,000wfms/s			垂直解析度		12bits
靈敏度（伏/格）範圍	500μV/div～10 V/div			時基精度		±25 ppm（典型值）
時基檔位	1ns/div - 1000s/div，1-2-5 步進
直流增益精確度	3%（≤1 mV）；2%（2 mV）；1.5%（≥5 mV）
輸入阻抗	1 MΩ±2%，與20 pF±5 pF 並聯
探頭衰減係數	1.00μX-1.00MX，按1-2-5 進制方式步進，支持自定義
觸發類型	邊沿、脈寬、斜率、視頻、超時、欠幅、超幅、第N邊沿、邏輯、RS232/UART、I2C、SPI、CAN、LIN
解碼	RS232/UART、I2C、SPI、CAN、LIN

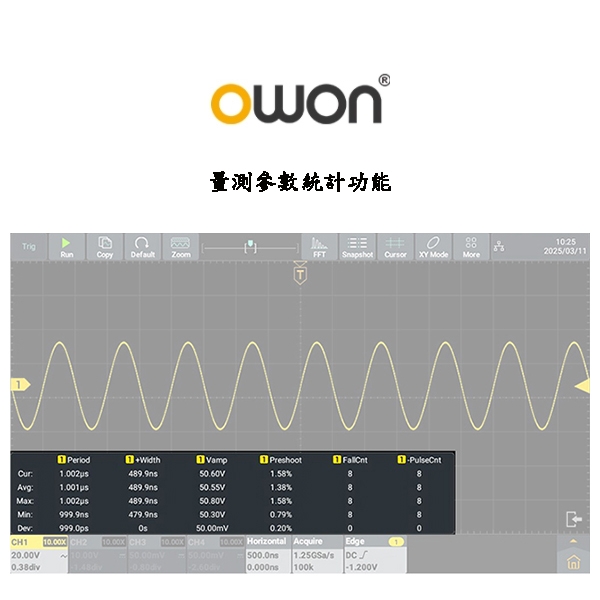

自動測量	週期、頻率、正脈寬、負脈寬、上升時間、下降時間、螢幕脈寬比、正占空比、負占空比、平均值、峰峰值、均方根值、過沖、最大值、最小值、頂端值、周均方根、底端值、幅度、預沖、標準差、正脈衝個數、負脈衝個數、上升沿個數、下降沿個數、面積、週期面積、延遲（A↑-B↑）、延遲（A↑-B↓）、延遲（A↓-B↑）、延遲（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓）
數學運算	加、減、乘、除、&&、\|\|、^、！、微分、積分、平方根，函數運算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用戶自定義函數,數字濾波（低通、高通、帶通、帶阻)、FFT（Vrms，dBVrms, Radians，Degrees）
頻率計	6位數字頻率計；最大頻率：示波器最大模擬帶寬
電壓表	支持DC, AC+DCrms, ACrms；解析度：4位（ACV/DCV）
其他
通訊介面	HDMI；USB device, USB Host, Trig Out(P/F), LAN 介面
顯示	7英寸（1024×600），多點觸控電容屏
電源	Type-C 供電口[1]
尺寸	260mm * 160mm * 78mm（長寬深）
重量	約1.5千克（主機）
