| 型號 | ADS912A | ADS922A | ADS914A | ADS924A | |||||
| 模擬帶寬（-3 dB） | 125MHz | 250MHz | 125MHz | 250MHz | |||||
| 輸入通道數 | 2 | 4 | |||||||
| 最大模擬通道採樣率 | 2GSa/s（單通道）1GSa/s (雙通道) 500MSa/s（四通道） | ||||||||
| 採樣方式 | 普通採樣、峰值檢測值、高解析度、平均值 | 存儲深度 | 100M | ||||||

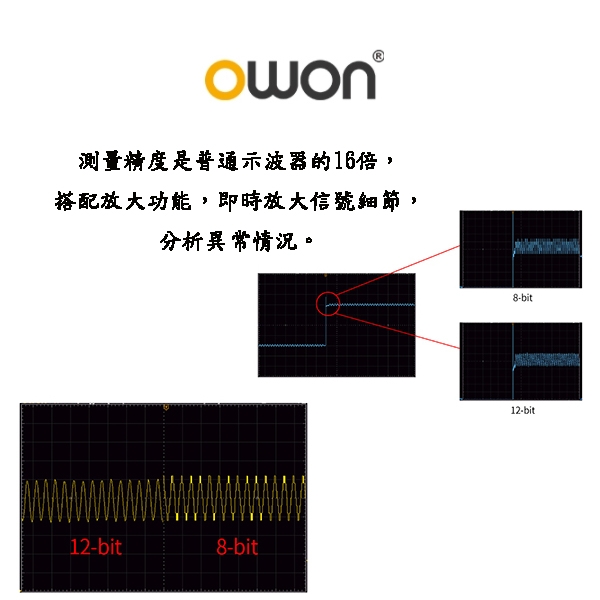

| 最高波形捕獲率 | 最高450,000wfms/s | 垂直解析度 | 12bits | ||||||
| 靈敏度（伏/格）範圍 | 500μV/div～10 V/div | 時基精度 | ±25 ppm（典型值） | ||||||
| 時基檔位 | 1ns/div - 1000s/div，1-2-5 步進 | 直流增益精確度 | 3%（≤1 mV）；2%（≥2 mV） | ||||||
| 輸入阻抗 | 1 MΩ±2%，與15 pF±10 pF 並聯，50Ω± 2% | ||||||||
| 探頭衰減係數 | 1μX-500kX，按1-2-5 進制方式步進，支持自定義 | ||||||||
| 觸發類型 | 邊沿、脈寬、斜率、視頻、超時、欠幅、超幅、第N 邊沿觸發、邏輯觸發、RS232/UART、I2C、SPI、CAN、LIN | ||||||||
| 解碼（選配） | UART、I2C、SPI、CAN、LIN | ||||||||
| 自動測量 | 週期、頻率、正脈寬、負脈寬、上升時間、下降時間、螢幕脈寬比、正占空比、負占空比、平均值、峰峰值、均方根值、過沖、最大值、最小值、頂端值、周均方根、底端值、幅度、預沖、標準差、正脈衝個數、負脈衝個數、上升沿個數、下降沿個數、面積、週期面積、延遲（ A-B上升 ）、延遲 ( A-B 下降 )、相位（A -B 上升）、相位(A -B 下降 )、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF | ||||||||
| 數學運算 | 加、減、乘、除、微分、積分、平方根， 函數運算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用戶自定義函數,數字濾波（低通、高通、帶通、帶阻), FFT（Vrms，dBVrms, Radians，Degrees） | ||||||||
| 頻率計 | 6位數字頻率計；最大頻率：示波器最大模擬帶寬 | ||||||||
| 電壓表 | 支持DC, AC+DCrms, ACrms；解析度：4位（ACV/DCV） | ||||||||
| 信號發生器主要指標（選配） | |||||||||
| 最大輸出頻率 | 單通道 30MHz | 採樣率 | 160MSa/s | ||||||
| 標準波形 | 正弦波、方波、鋸齒波、脈衝波、雜訊 | ||||||||
| 任意波形 | 指數上升、指數衰減、Sin(x)/x、階梯波、雜訊等28種內建波形 | ||||||||
| 垂直解析度 | 14 bits | 任意波 | 1μHz ~ 10MHz | ||||||
| 任意波波形長度 | 2-8K點 | 輸出幅度 | 2mVpp ~ 10Vpp高阻；1mVpp ~ 5Vpp 50 Ω | ||||||
| 輸出阻抗 | 50Ω（典型值） | 調製類型 | AM, FM, PM, FSK | ||||||
| 邏輯分析儀主要指標（選配） | |||||||||
| 通道數 | 16個輸入通道(D0~D15)，其中D0~D7 為一組，D8~D15 為一組 | ||||||||
| 閥值範圍 | ±20.0 V，10 mV 步進 | 最大可輸入電壓 | ±40V 峰值CAT I；暫態過壓800Vpk | ||||||
| 最大輸入動態範圍 | ±30 V +閾值 | 最小電壓擺幅 | 500mVpp | ||||||
| 輸入電阻 | 101 kΩ；8 pF | 垂直解析度 | 1 bit | ||||||
| 其他 | |||||||||

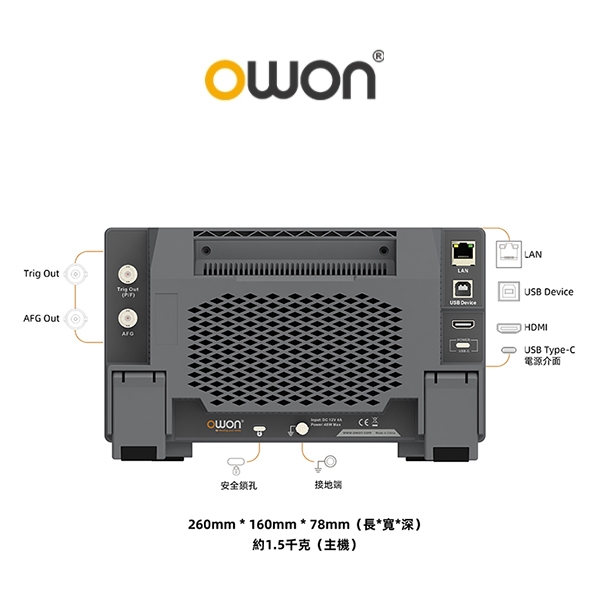

| 通訊介面 | HDMI；USB device *1, USB Host *1 ；Trig Out(P/F)；LAN 介面 | ||||||||

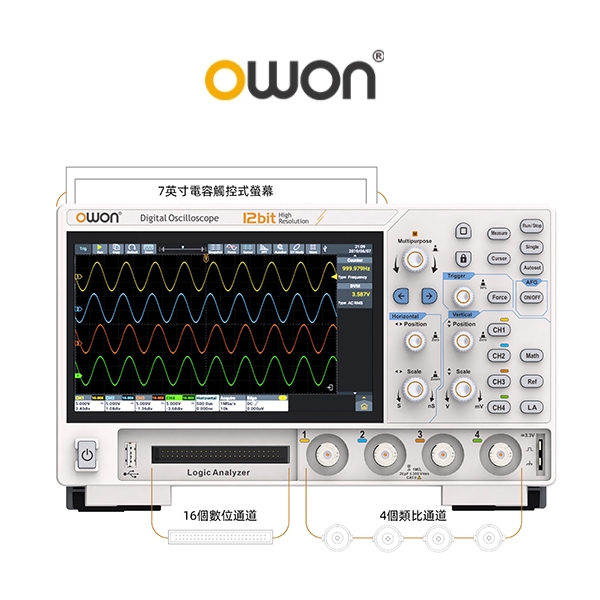

| 顯示 | 7英寸（1024×600），多點觸控電容屏 | ||||||||
| 電源 | Type-C 供電口[1] | ||||||||
| 尺寸 | 260mm * 160mm * 78mm（長*寬*高） | ||||||||
| 重量 | 約1.5 千克（主機） | ||||||||
示波器
ADS900A高解析度多功能數位示波器
頻寬125MHz/250MHz，2GS/s的即時取樣速率
存儲深度100M，波形刷新率高達700000幀/秒

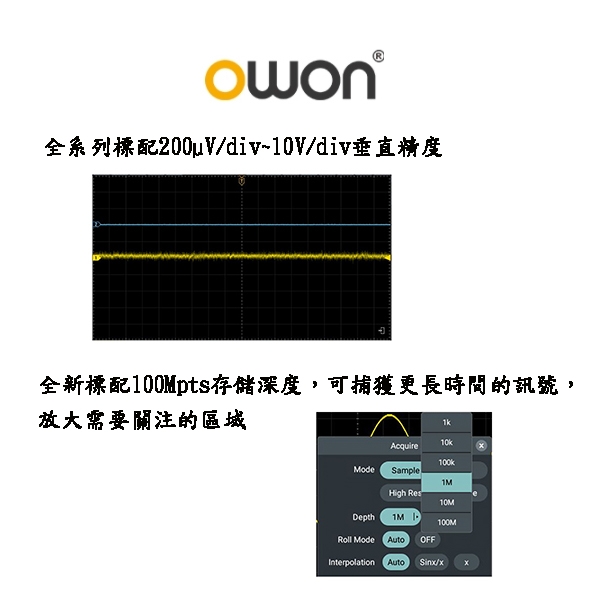

垂直精度200μV/div - 10 V/div
1M點FFT分析，256級波形灰階顯示
觸發：邊沿、視頻、脈寬、斜率、欠幅、超幅、超時、第N邊沿、邏輯以及RS232/UART、I2C、SPI、CAN、LIN
兩路硬體解碼： UART, I2C, SPI, CAN, LIN，滿足各類複雜應用需求
43種自動測量值，多種數學運算，內建增强FFT分析和峰值搜索功能
螢幕視頻錄製功能，方便實驗結果的記錄與分享

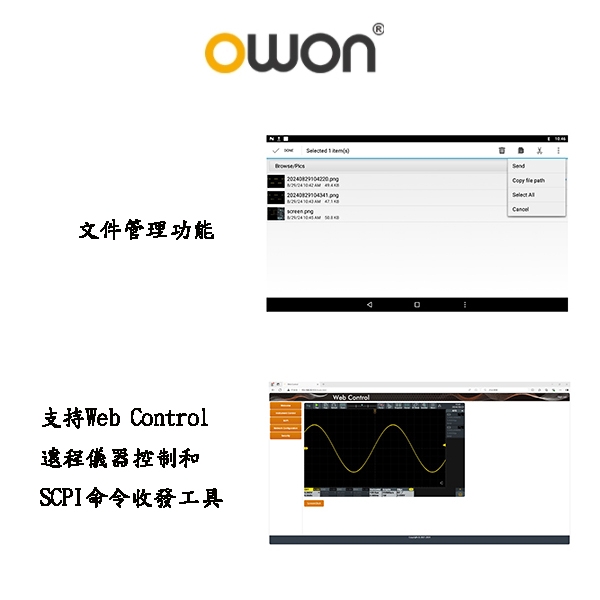

配置HDMI、USB device、USB Host、Trig Out（P/F）、LAN等多種通信介面，支持Web Control遠程儀器控制和SCPI命令收發工具
存儲深度100M，波形刷新率高達700000幀/秒
垂直精度200μV/div - 10 V/div
1M點FFT分析，256級波形灰階顯示
觸發：邊沿、視頻、脈寬、斜率、欠幅、超幅、超時、第N邊沿、邏輯以及RS232/UART、I2C、SPI、CAN、LIN
兩路硬體解碼： UART, I2C, SPI, CAN, LIN，滿足各類複雜應用需求
43種自動測量值，多種數學運算，內建增强FFT分析和峰值搜索功能
螢幕視頻錄製功能，方便實驗結果的記錄與分享
配置HDMI、USB device、USB Host、Trig Out（P/F）、LAN等多種通信介面，支持Web Control遠程儀器控制和SCPI命令收發工具
