示波器

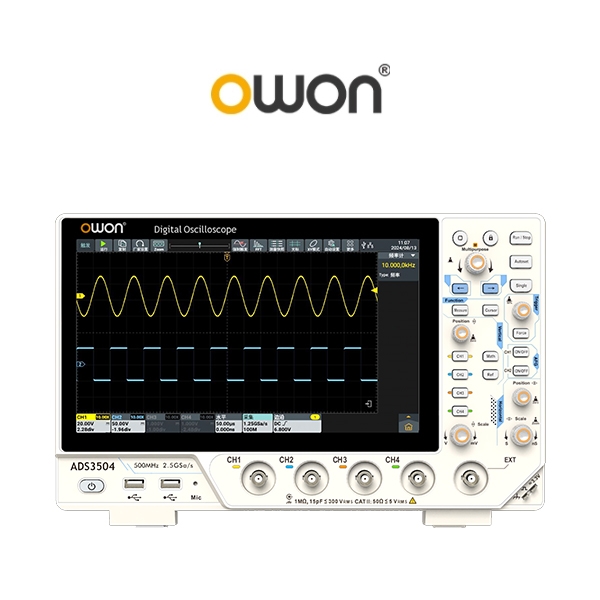

ADS3000系列第四代多功能數位存儲示波器

頻寬100MHz-500MHz，存儲深度100M，標配2.5GS/s的即時取樣速率
垂直精度500μV/div - 10 V/div，時間範圍500 ps/div - 1000s/div，提供更精確的訊號量測
1M點FFT分析，為頻率分量的準確展示提供了强有力的支持
示波器、雙通道50MHz AFG（選配）、頻率計、電壓表、FFT頻譜分析儀及協定分析多項功能
支持Type-C供電，支持浮地量測，適應戶外及多變應用場景
採用10.1英寸大螢幕觸控顯示，支持多點觸控操作

加入詢價車

DETAIL

型號	ADS3102	ADS3202	ADS3352		ADS3502
模擬頻寬（-3 dB）	100MHz	200MHz	350MHz		500MHz
輸入通道數	2+EXT
最大模擬通道取樣率	2.5 GSa/s（單通道）1.25 GSa/s（雙通道）

型號	ADS3104	ADS3204	ADS3354		ADS3504
模擬頻寬（-3 dB）	100MHz	200MHz	350MHz		500MHz
輸入通道數	4+EXT
最大模擬通道取樣率	2.5 GSa/s（單通道）1.25 GSa/s（雙通道）1.25 GSa/s（四通道）

採樣方式	普通採樣、峰值檢測值、高解析度、平均值		存儲深度	100M
最高波形捕獲率	500,000 wfms/s（高刷新率模式）		垂直解析度	8bits
靈敏度（伏/格）範圍	500μV/div～10 V/div		時基精度	±1 ppm（典型值）
時基檔位	500ps/div - 1000s/div，1-2-5 步進		直流增益精確度	4%（≤1 mV）；3%（≥2 mV）
輸入阻抗	1 MΩ±2%，與15 pF±5 pF 並聯，50Ω± 2%
探頭衰減係數	1μX-1MX，按1-2-5 進制方式步進，支持自定義
觸發類型	邊沿、脈寬、斜率、視頻、超時、欠幅、超幅、第N 邊沿觸發、邏輯觸發、RS232/UART、I2C、SPI、CAN、LIN
解碼（選配）	UART、I2C、SPI、CAN、LIN

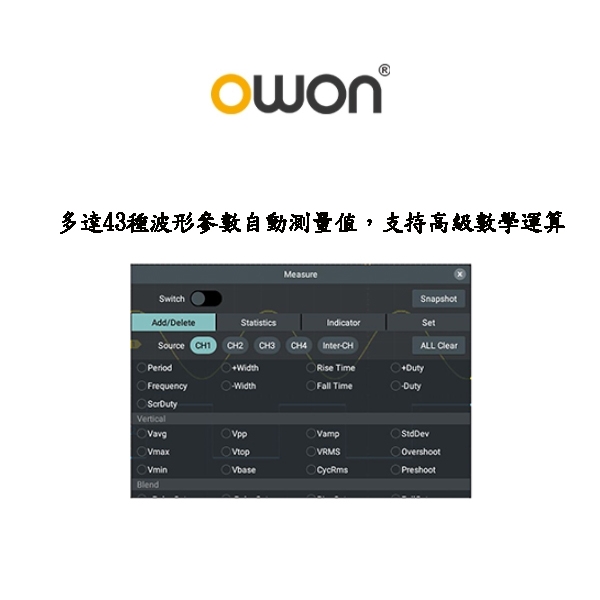

自動測量	週期、頻率、正脈寬、負脈寬、上升時間、下降時間、螢幕脈寬比、正占空比、負占空比、平均值、峰峰值、均方根值、過沖、最大值、最小值、頂端值、周均方根、底端值、幅度、預沖、標準差、正脈衝個數、負脈衝個數、上升沿個數、下降沿個數、面積、週期面積、延遲（ A-B上升）、延遲 ( A-B 下降 )、相位（A -B 上升）、相位(A -B 下降 )、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF
數學運算	加、減、乘、除、微分、積分、平方根，函數運算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用戶自定義函數,數字濾波（低通、高通、帶通、帶阻)FFT、FFTrms
頻率計	6位數字頻率計；最大頻率：示波器最大模擬帶寬
電壓表	支持DC, AC+DCrms, ACrms；解析度：4位（ACV/DCV）
信號發生器主要指標（選配）
最大輸出頻率	雙通道 50MHz
採樣率	160 MSa/s
垂直解析度	14 bits
標準波形	正弦波、方波、鋸齒波、脈衝波、雜訊
任意波形	指數上升、指數衰減、Sin(x)/x、階梯波、雜訊等28種內建波形
任意波	1 μHz ~ 10 MHz
任意波波形長度	2-16K點
輸出幅度	2mVpp ~ 10Vpp高阻 1mVpp ~ 5Vpp 50 Ω
輸出阻抗	50Ω（典型值）
調製類型	AM, FM, PM, FSK，掃頻和脈衝串
其他

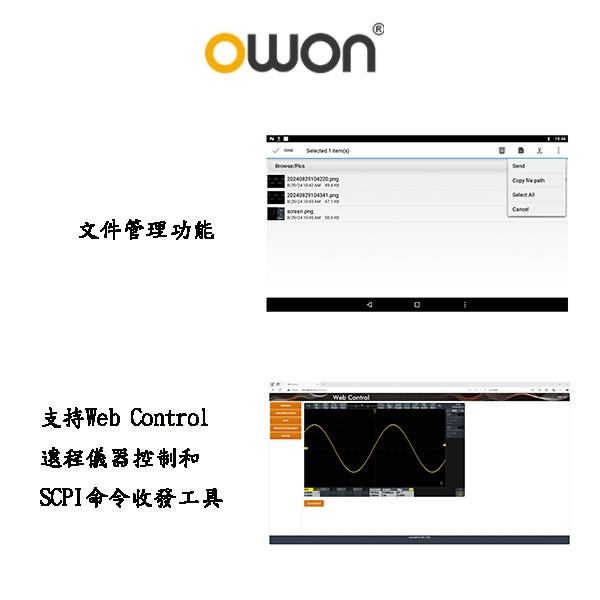

通訊介面	HDMI；USB device 1, USB Host 3 ；Trig Out(P/F)；Type-C 供電口[1]；LAN 介面
顯示	10.1英寸（1024×600），多點觸控電容屏
電源	100V – 240 VACRMS, 50/60 Hz, CAT Ⅱ

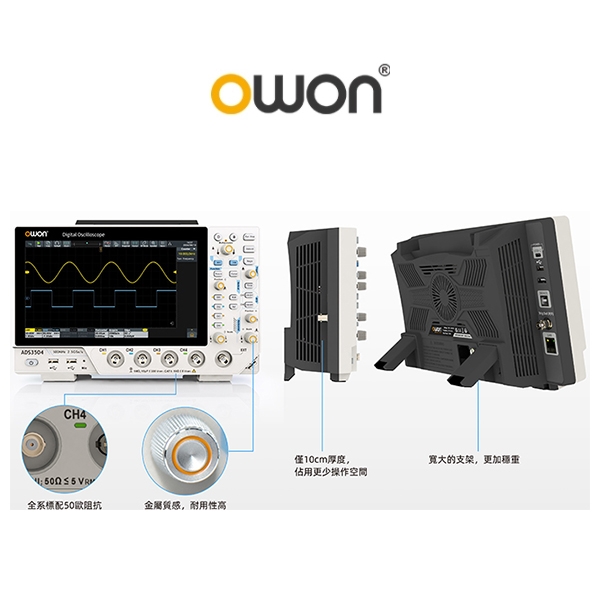

尺寸	325mm * 111.5mm * 209mm（長寬高）
重量	約3.2公斤（主機）
